Видеокамеры

Видеокамеры бывают цветными и черно-белыми. По исполнению и дизайну видеокамеры делятся на следующие группы:

Видеоглазки.


Данные видеокамеры внешним видом практически не отличаются от обычного "оптического глазка". Применение ИК-подсветки обеспечивает наблюдение при отсутстви освещения на лестничной площадке.


 МВК-17А

МВК-17АИК

Таблица технических характеристик

Таблица технических характеристик

ИСПОЛНЕНИЕ

       с аудиоканалом

ДОПУСТИМАЯ ВЛАЖНОСТЬ, %

до 98

РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР, °С

-10...+50

ВИДЕОМОДУЛЬ

MBK.S-121

УГОЛ ОБЗОРА ПО ГОРИЗОНТУ, °

125

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ, твл

420

ПОРОГОВАЯ ЧУВСТВИТЕЛЬНОСТЬ, лк

0,05

ЭЛЕКТРОННЫЙ ЗАТВОР, с

1/50...1/100000

ОТНОШЕНИЕ СИГНАЛ/ШУМ, Дб

не менее 46

ГАММА КОРРЕКЦИЯ

0,45

ВЫХОДНОЙ СИГНАЛ

1В/75Ом,CCIR

НАПРЯЖЕНИЕ ПИТАНИЯ, В

10...13,5

ПОТРЕБЛЯЕМЫЙ ТОК, мА

130

ИСПОЛНЕНИЕ

       с аудиоканалом

ДОПУСТИМАЯ ВЛАЖНОСТЬ, %

до 98

РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР, °С

-10...+50

ВИДЕОМОДУЛЬ

MBK.S-121

УГОЛ ОБЗОРА ПО ГОРИЗОНТУ, °

125

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ, твл

420

ПОРОГОВАЯ ЧУВСТВИТЕЛЬНОСТЬ, лк

0,05

ЭЛЕКТРОННЫЙ ЗАТВОР, с

1/50...1/100000

ОТНОШЕНИЕ СИГНАЛ/ШУМ, Дб

не менее 46

ГАММА КОРРЕКЦИЯ

0,45

ВЫХОДНОЙ СИГНАЛ

1В/75Ом,CCIR

НАПРЯЖЕНИЕ ПИТАНИЯ, В

10...13,5

ПОТРЕБЛЯЕМЫЙ ТОК, мА

160

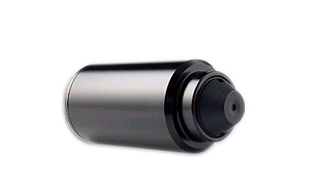

  Микровидеокамеры.

Самые маленьки е видеокамеры. Спектр применения очень широк: скрытые видеокамеры в дверных станциях/датчиках/стенах, модульные видеокамеры для установки в термокожух и т.д.

VQ29С-P37P

КРС - 190 SP1 или VB19B-P37C

Таблица технических характеристик

Таблица технических характеристик

МАТРИЦА

       1/4"

РАЗРЕШЕНИЕ

380 твл.

ЧУВСТВИТЕЛЬНОСТЬ

1 лк/F2

ОБЪЕКТИВ

PH - усеченный конус

ПИТАНИЕ

12В

МАТРИЦА

       1/4"

РАЗРЕШЕНИЕ

380 твл.

ЧУВСТВИТЕЛЬНОСТЬ

0,05лк/F2

ОБЪЕКТИВ

PH - усеченный конус

ПИТАНИЕ

12В

Корпусные видеокамеры.

Самые универсальные видеокамеры. Как правило, не комплектуются ни объективом, ни кронштейном. Позволяют использовать более качественную и разнообразную оптику, а также производить дополнительную обработку видеосигнала (антиблик и т.п.).

MBK-09ц мК

МВК-16

Таблица технических характеристик

Таблица технических характеристик

ИСПОЛНЕНИЕ

       Герметичное

ДОПУСТИМАЯ ВЛАЖНОСТЬ, %

без ограничения

РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР, °С

-50...+50

ФОКУСНОЕ РАССТОЯНИЕ ОБЪЕКТИВА, мм

3,6

НАПРЯЖЕНИЕ ПИТАНИЯ, В

10...13,5

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ, твл

380

ПОРОГОВАЯ ЧУВСТВИТЕЛЬНОСТЬ, лк

1

ЭЛЕКТРОННЫЙ ЗАТВОР, с

1/50...1/100000

ОТНОШЕНИЕ СИГНАЛ/ШУМ, Дб

не менее 46

ГАММА КОРРЕКЦИЯ

0,45

ВЫХОДНОЙ СИГНАЛ

1В/75Ом,CCIR

ПОТРЕБЛЯЕМЫЙ ТОК, мА

100

ИСПОЛНЕНИЕ

       Герметичное

ДОПУСТИМАЯ ВЛАЖНОСТЬ, %

без ограничения

РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР, °С

-50...+50

ФОКУСНОЕ РАССТОЯНИЕ ОБЪЕКТИВА, мм

3,6

НАПРЯЖЕНИЕ ПИТАНИЯ, В

10...13,5

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ, твл

380

ПОРОГОВАЯ ЧУВСТВИТЕЛЬНОСТЬ, лк

1

ЭЛЕКТРОННЫЙ ЗАТВОР, с

1/50...1/100000

ОТНОШЕНИЕ СИГНАЛ/ШУМ, Дб

не менее 46

ГАММА КОРРЕКЦИЯ

0,45

ВЫХОДНОЙ СИГНАЛ

1В/75Ом,CCIR

ПОТРЕБЛЯЕМЫЙ ТОК, мА

100

Купольные видеокамеры.


Купольные видеокамеры получили широкое распространение благодаря удобству установки, настройки, дизайну. Подразделяются купольные видеокамеры на следующие типы: стационарные, поворотные, поворотные с трансфокатором, скоростные купола.



CNB-SDP308

Таблица технических характеристик

МАТРИЦА



1/3" SONY Super HAD CCD

РАЗРЕШЕНИЕ

480 твл.

ЧУВСТВИТЕЛЬНОСТЬ

0.5 лк / F2.0

ФОКУСНОЕ РАССТОЯНИЕ ОБЪЕКТИВА, мм

3,8 мм

АВТОМАТИЧЕСКИЙ БАЛАНС БЕЛОГО

Есть

AGC, BLC

Есть

O

120 мм

ПИТАНИЕ

DC 12B

ВЕС

225 г


Скрытые, закомуфлированные видеокамеры.


Предназначены для ведения стационарного или мобильного скрытого видеонаблюдения на объектах, где использование обычных видеокамер недопустимо.

Cетевые видеокамеры.


Имеют блок цифровой обработки сигнала, встроенный веб-браузер и формируют высококачественное изображение, которое можно передавать в виде цифрового сигнала по LAN/WAN сетям. Обычно цифровые камеры имеют аналоговый и цифровой выходы.

Уличные в неразборном кожухе.


Видеокамеры, специально подготовленные для установки на улице или в агрессивных условиях (грязный цех, автомойка и т.д.). Для этого используется герметичный корпус и подогрев (обычные видеокамеры не работают при температурах ниже, чем -10ОC).

Управляемые видеокамеры.


Эти камеры идеальны для наружного наблюдения, 24 часа сутки, за объектами с распределенной территориальной структурой размещения большого радиуса, при любых климатических условиях.

CNB-AP200L

CNB-AP800

Таблица технических характеристик

Таблица технических характеристик

МАТРИЦА



1/4" SONY Super HAD CCD



РАЗРЕШЕНИЕ

480 твл.



ЭКРАННОЕ МЕНЮ

Есть



ФОКУСНОЕ РАССТОЯНИЕ ОБЪЕКТИВА, мм

АРД / автофокус

АВТОМАТИЧЕСКИЙ БАЛАНС БЕЛОГО

Есть

AGC, BLC

Есть

РАЗМЕРЫ

60х60,3х101,1 мм

ПИТАНИЕ

DC 12B

ВЕС

345 г



МАТРИЦА

       1/4" Sony

РАЗРЕШЕНИЕ

480 твл.

ЧУВСТВИТЕЛЬНОСТЬ

0.1 лк

ФОКУСНОЕ РАССТОЯНИЕ ОБЪЕКТИВА, мм

3,5 -9.1

ЭКРАННОЕ МЕНЮ

Есть

ФОРМАТ СИГНАЛА

PAL 625 строк

РАЗМЕРЫ

50,5x61x92,5 мм

ПИТАНИЕ

DC 9-15V

ВЕС

340 г

Объективы для видеокамер

Объективы устанавливаются на видеокамеры с целью увеличения дальности ее работы, улучшения технических параметров и адаптации видеокамеры к конкретным условиям работы. Объективы делятся по типу посадочного гнезда на два основных типа: М12 (или SKB) - объективы для микрокамер, C/CS - объективы для корпусных видеокамер. Как правило в объективах М12 стоит дешевая пластиковая оптика с низкой светосилой. Оъективы C/CS можно подбирать из очень широкого диапазона. Для видеонаблюдения за движущимися объектами используют объективы с переменным фокусным расстоянием – трансфокаторы. В условиях быстро меняющейся освещенности применяют объективы с автодиафрагмой.

Поворотные устройства для видеокамер

Для расширения угла обзора видеокамеры и слежения за движущимися объектами, камеры устанавливают на поворотные устройства. Механизм поворотного устройства перемещает видеокамеру в горизонтальном и вертикальном направлениях, что позволяет оператору просматривать одной видеокамерой большие площади охраняемой территории.

Устройства обработки видеосигналов

Устройства обработки видеосигналов (квадраторы, мультиплексоры) – это приборы, обрабатывающие видеоизображение, получаемое от нескольких камер видеонаблюдения, анализирующие изображение и передающие его в заданном формате на монитор. В зависимости от типа используемых видеокамер применяются чёрно-белые или цветные устройства обработки видеосигналов.

Квадраторы – это устройства системы видеонаблюдения, позволяющие просматривать на видеомониторе изображения одновременно передаваемые с 2-х, 3-х или 4-х видеокамер.

Мультиплексоры позволяют одновременно выводить на монитор изображения с 4-х до 32-х видеокамер (симплексный мультиплексор), при этом выполнять последовательную запись этих изображений на видеомагнитофон или встроенный видеорегистратор (дуплексные мультиплексоры), а также просматривать на мониторе, одновременно с прямой трансляцией, ранее записанные видеофрагменты (триплексные мультиплексоры).

Записывающие устройства

Устройства записи видеоинформации (видеомагнитофоны, видеорегистраторы) предназначены для записи, хранения и последующего воспроизведения изображения, поступающего как от камер, так и от мультиплексора системы видеонаблюдения. Аналоговые видеомагнитофоны могут записывать до 960 часов видео на одну кассету стандарта VHS. Устройства цифровой записи (видео рекордеры, видеорегистраторы) осуществляют запись видеоинформации в цифровом формате непосредственно на жесткий диск компьютера. Встроенный в современные цифровые системы видеонаблюдения программный детектор движения – с функцией реагирующей на движение в кадре – позволяет значительно уменьшить объем «пустой» записи.

Видеомониторы

Видеомониторы CCTV предназначены для круглосуточного отображения происходящих на объекте видеонаблюдения событий. В зависимости от требований к системе и используемых видеокамер применяются чёрно-белые или цветные мониторы видеонаблюдения.

Обслуживание системы видеонаблюдения

Система видеонаблюдения – это сложная структура, включающая в себя и человеческий фактор, который очень часто способствует выходу из строя некоторых компонентов системы. Поэтому нередко обслуживание системы видеонаблюдения бывает необходимо. Наша Компания производит обслуживание систем видеонаблюдения. Сервисное обслуживание позволяет избежать простоя системы в нерабочем состоянии и, следовательно, избежать ситуаций, когда охраняемый объект остается без видеонаблюдения. Для клиентов заключивших договор сервисного обслуживания, работает горячая линия технической поддержки, по которой можно получить рекомендации и советы по работе с системой видеонаблюдения.
